逆止器

1、逆止器概述

NJZ逆止器是用于各种机械中的大型低转速防逆转安全装置，安装在设备的低速轴上。内部采用均布数个楔块组成的逆转装置，工作时接触面积大，与其它同等力矩的逆止装置具有重量轻更加安全可靠结构紧凑，逆止可靠，解脱容易，逆止力矩大，稀油润滑好，分体结构安装、检修方便等优点。其综合机械性能明显优于其它逆止装置，广泛地应用于大倾角带式轮送机，斗式提升机，刮板输送机及其它有逆止要求的设备。逆止器必须正确安装使用与润滑维护，并保证系统运行平稳，运行转速以及载荷条件在许用范围内，逆止器不能保证所安装系统动力振动而产生的故障或不良运行。

2、结构及工作原理

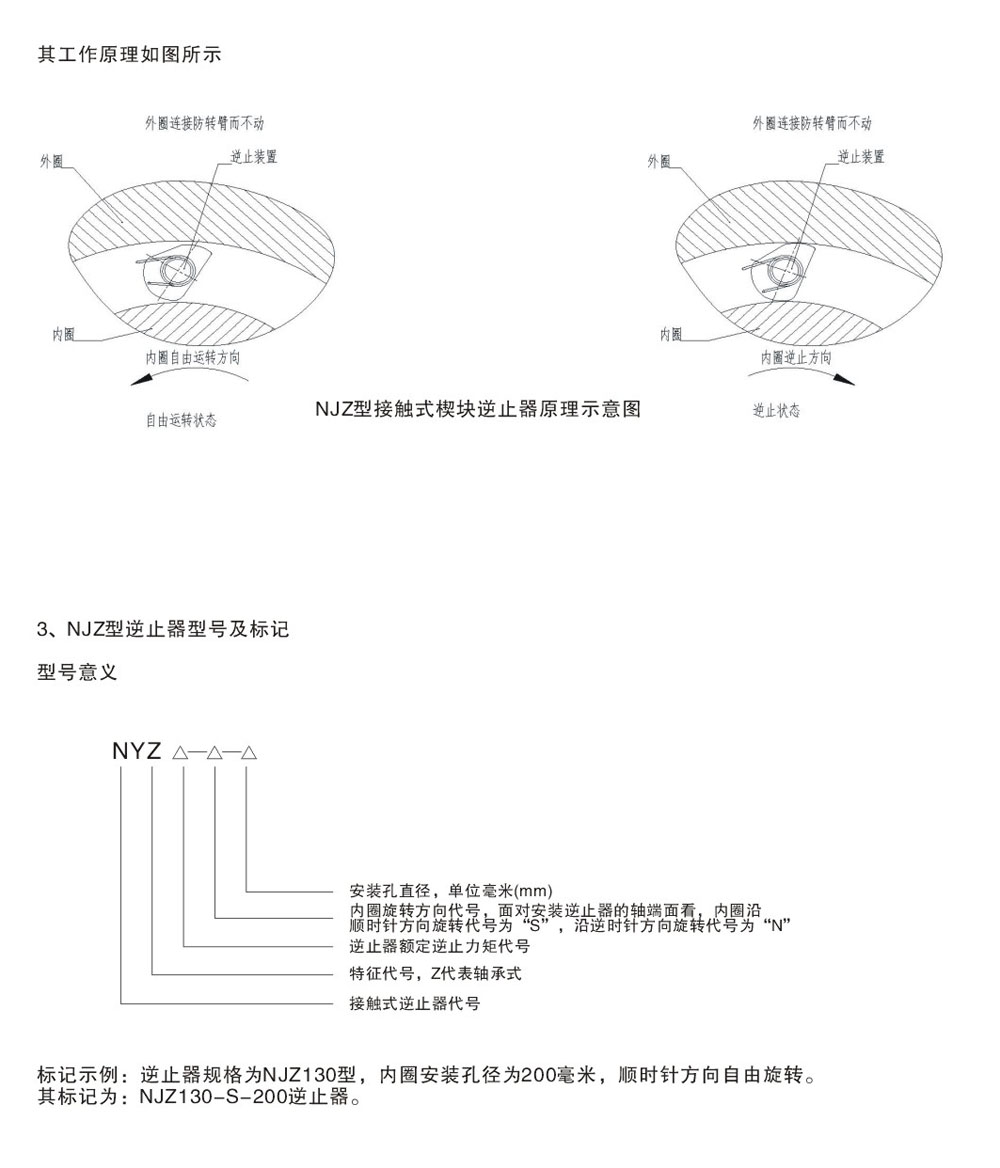

      NJZ型逆止器主要由外圈(附带力臂)、逆止装置以及内圈等部分组成(详见下图)。转动时内外圈之间由轴承支撑定位，运转灵活，间隙均匀，逆止装置均匀分布其中，单体扭转弹簧确保逆止可靠。正常运行时内圈带动逆止装置在外圈内低速运转，良好的润滑可以形成油楔以降低摩擦阻力和提高使用寿命。内内圈反向运转时，逆止装置将内圈和外圈紧楔成一体，从而实现无间隙逆止功能。使内圈，外圈锁紧并将由内圈传送来的反向力矩传递到其它固定件上,从而承担力矩载荷。其结构如图所示:
